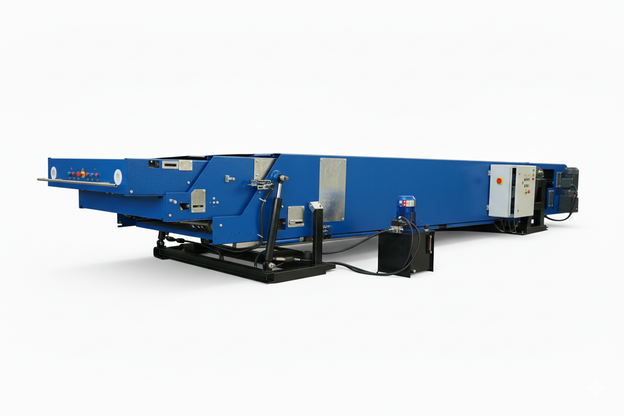

نوار نقاله تلسکوپی بارگیری و تخلیه کامیون و کانتینر
بارگیری و تخلیه سریع کامیون ، بدون اتلاف نیرو و زمان
- تعداد سکشن: ۲ تا ۵
- طول قابل تنظیم: ۵ تا ۲۸٫۵ متر
- ارتفاع دستگاه: ۷۰۰ تا ۹۰۰ میلیمتر با قابلیت سفارشیسازی
سرعت انتقال قابل تنظیم: تا ۳۶ متر/دقیقه
- قابلیت تنظیم شیب دستگاه: ۰ تا ۱۰ درجه
نمونه نصبهای نوار نقاله تلسکوپی

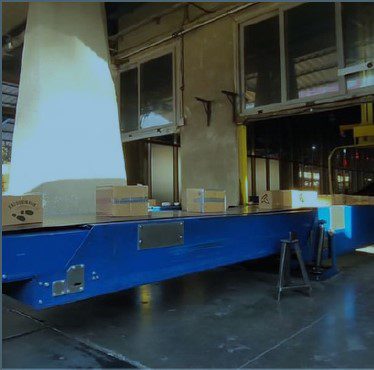

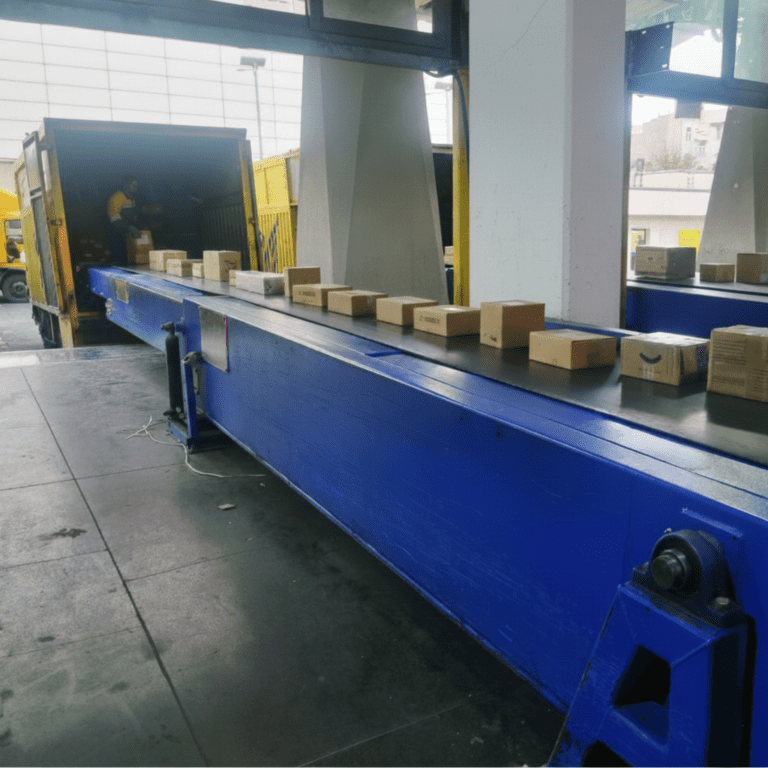

پست مرکزی ایران
کانوایر تلسکوپی ۳ سکشن با طول باز شونده ۱۶ متر و ۱۴ متر؛ ۶دستگاه

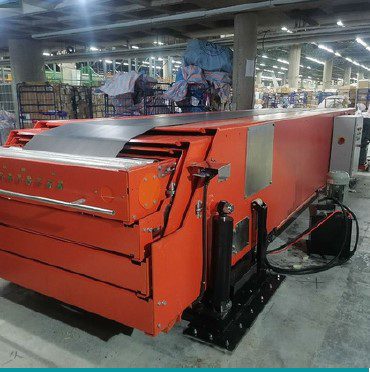

مرکز پست استان اصفهان
کانوایر تلسکوپی ۴ سکشن با طول بازشونده ۱۸ متر

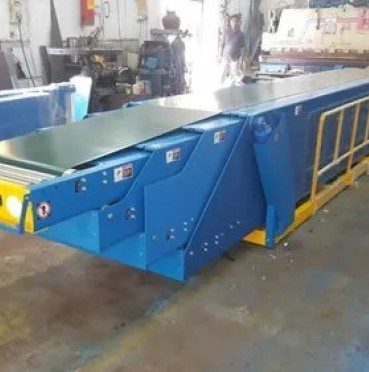

مرکز پست استان فارس
کانوایر تلسکوپی ۳ سکشن با طول باز شونده ۱۶ متر

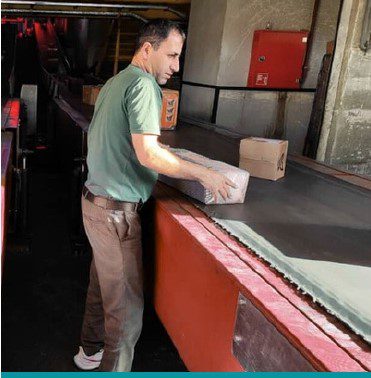

مرکز پست استان البرز
کانوایر تلسکوپی ۳ سکشن با طول باز شونده ۱۶ متر
نمونههایی از استقرار نوار نقالههای تلسکوپی در مراکز عملیاتی کشور با مشارکت تیمهای فنی صنایع بال و نوین تک
مکانیزمهای کلیدی نوار نقاله تلسکوپی
۱- کنترل طول سکشنها
طول تلسکوپی متغیر برای شرایط بارگیری مختلف
- کاهش زمان بارگیری
- حذف نیروی کمکی برای بارگیری یا تخلیه

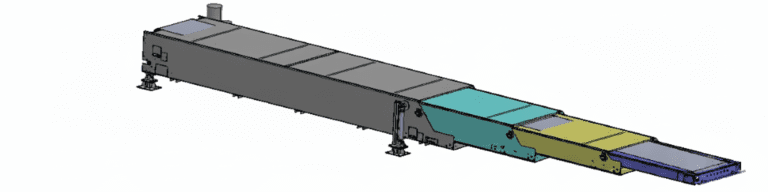

۲- ارتفاع شاسی قابل تنظیم
تنظیم ارتفاع متناسب با سطح بارگیری
- کاهش فشار بدنی اپراتور
- افزایش ایمنی
۳- تنظیم سرعت انتقال
هماهنگی با خط و کاهش آسیب کالا (تا ۳۶ متر بر دقیقه)
- کاهش لغزش و ضربه به بسته
- همگامسازی با نقالههای مجاور
کاربردهای رایج کانوایر تلسکوپی
مراکز پستی/ لجستیکی
افزایش سرعت تخلیه و بارگیری

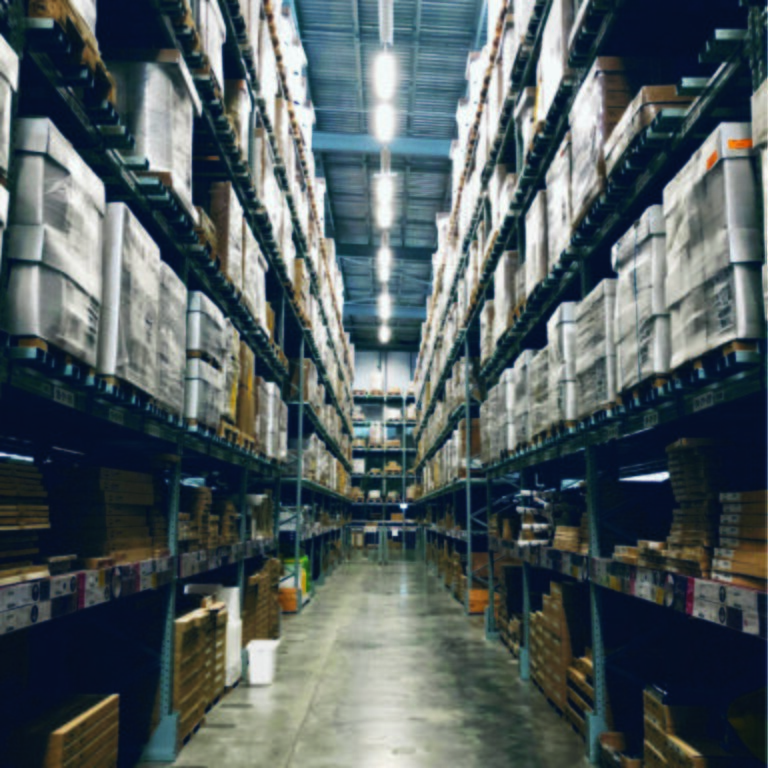

انبارها و مراکز توزیع
افزایش ظرفیت، حل مشکل محدودیت فضا

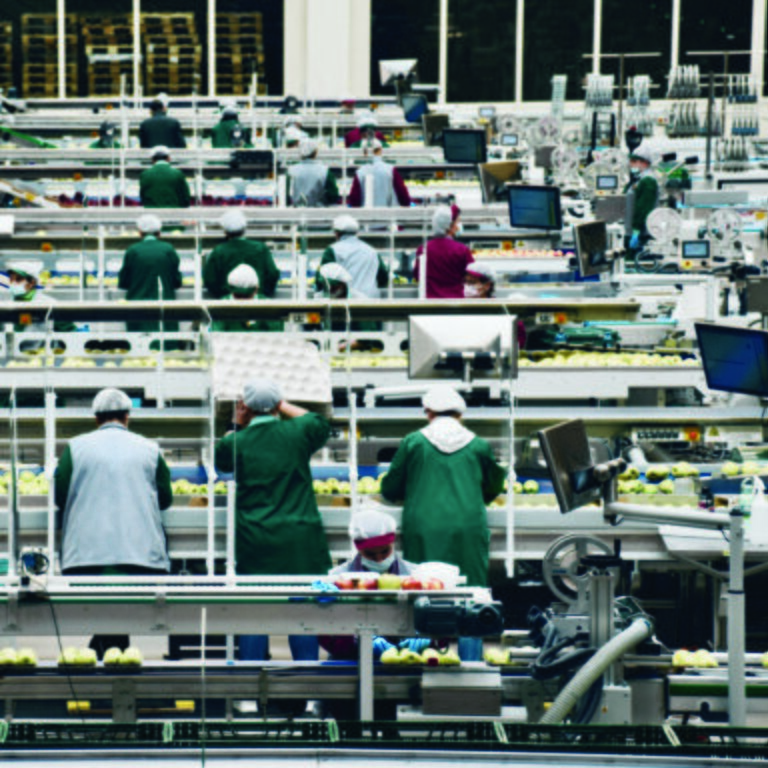

صنایع غذایی و بهداشتی
اتصال سریع فضای بارگیری به خط تولید
خردهفروشی و فروشگاههای زنجیرهای
تخلیه سریع کامیون در ساعات اوج
تلسکوپی برای همه انبارها کاربردی نیست؛ وقتی توجیه دارد که رمپ پرتردد است و زمان بارگیری روی بهرهوری سالن اثر میگذارد. راهنمای انتخاب انبارهای مناسب را ببینید.
مزیتهای عملیاتی
اشغال فضای کمتر در حالت جمعشده
دسترسی سریع برای سرویس و نگهداری
تنظیم زاویه و سرعت انتقال
متناسب با سایت و سکوی بارگیری شما، تلسکوپی با طول، تعداد سکشن، زاویه مناسب را پیشنهاد میدهیم.
ابعاد و استانداردهای نوار نقاله تلسکوپی نوینتک
ابعاد جدول استاندارد است؛ انتخاب نهایی بر اساس شرایط سکوی بارگیری شما و فرآیند انجام میشود.
- تعداد سکشن: از دو تا پنج سکشن، متناسب با عمق سکوی بارگیری و نوع خودرو

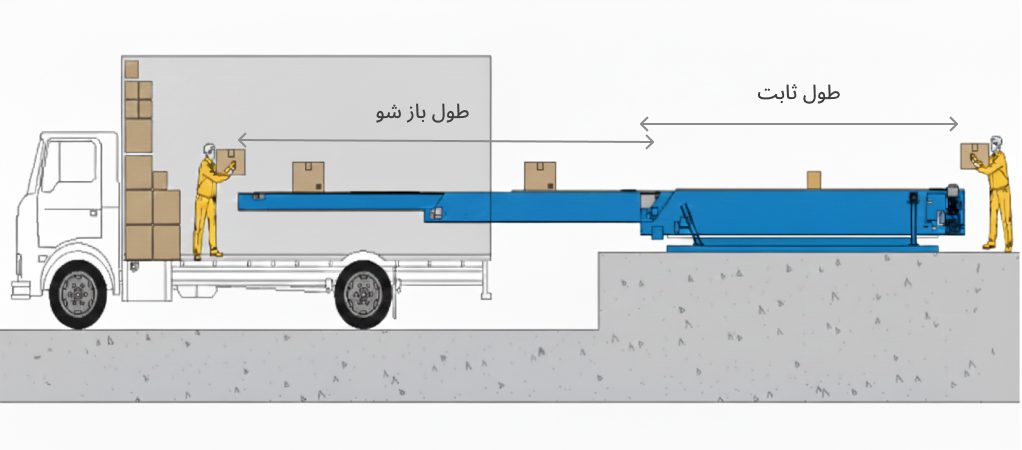

- طول کل دستگاه: از ۵ تا ۲۸٫۵ متر (مجموع طول ثابت و طول بازشو)
- ارتفاع شاسی: حدود ۸۰۰ تا ۹۰۰ میلیمتر، قابل تطبیق با تراز سکوی بارگیری
- عرض تسمه: ۸۰۰ میلیمتر در همه مدلها
نمایش جدول کامل ابعاد مدلها
| نام دستگاه | مدل | طول ثابت | طول بازشو | طول کل دستگاه | عرض تسمه | ارتفاع دستگاه (میلیمتر) |
|---|---|---|---|---|---|---|
| دو استیج | TC-2-3-2-5 | ۳ متر | ۲ متر | ۵ متر | ۸۰۰ | ۸۰۰ |
| TC-2-5-3-8 | ۵ متر | ۳ متر | ۸ متر | ۸۰۰ | ۸۰۰ | |
| TC-2-6-4-10 | ۶ متر | ۴ متر | ۱۰ متر | ۸۰۰ | ۸۰۰ | |
| سه استیج | TC-3-5-7-12 | ۵ متر | ۷ متر | ۱۲ متر | ۸۰۰ | ۸۰۰ |
| TC-3-6-8-14 | ۶ متر | ۸ متر | ۱۴ متر | ۸۰۰ | ۸۰۰ | |
| TC-3-7-9-16 | ۷ متر | ۹ متر | ۱۶ متر | ۸۰۰ | ۸۰۰ | |
| چهار استیج | TC-4-6-12-18 | ۶ متر | ۱۲ متر | ۱۸ متر | ۸۰۰ | ۸۵۰ |
| TC-4-7-14-21 | ۷ متر | ۱۴ متر | ۲۱ متر | ۸۰۰ | ۸۵۰ | |
| TC-4-8-17-25 | ۸ متر | ۱۷ متر | ۲۵ متر | ۸۰۰ | ۸۵۰ | |
| پنج استیج | TC-5-6-16-22 | ۶ متر | ۱۶ متر | ۲۲ متر | ۸۰۰ | ۹۰۰ |
| TC-5-7-17-24 | ۷ متر | ۱۷ متر | ۲۴ متر | ۸۰۰ | ۹۰۰ |
* ابعاد طول بر حسب «متر» و سایر ابعاد بر حسب «میلیمتر» است.
اگر این مدلهای استاندارد مناسب شما نباشد، طراحی و ساخت سفارشی انجام میشود.
ایمنی و کنترلهای اپراتور
برای کار ایمن و کنترل ساده در سکوهای بارگیری پرتردد
- پوشش محافظ قطعات متحرک
- کلید قطع اضطراری در دسترس
- روشنایی ابتدای دستگاه
- حسگرهای الکترونیکی و بازدارندههای مکانیکی

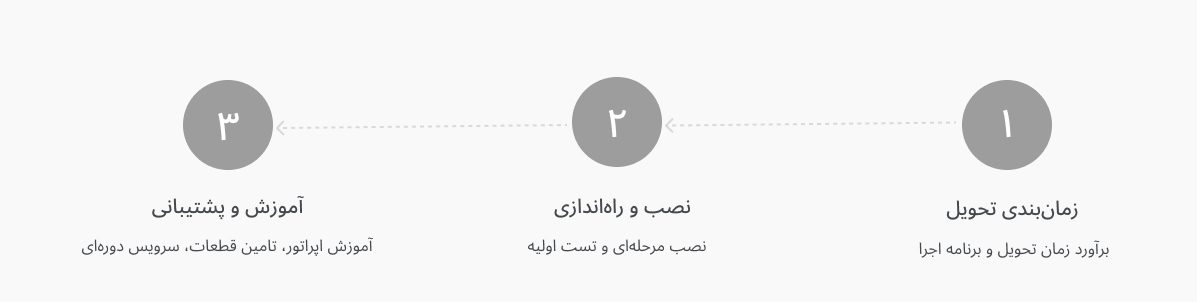

از سفارش تا بهرهبرداری
نمونه پروژه کانوایر تلسکوپی
از مراکز پست تا انبارهای توزیع؛ نوار نقالههای تلسکوپی نوینتک در سکوهای پرترافیک نصب و راهاندازی شدهاند. در هر اجرا، تمرکز بر کاهش صف کامیونها و نصب مرحلهای بدون توقف عملیات سکو است.
مرکز توزیع شرکت ملی پست ایران – رمپهای بارگیری و تخلیه با ترافیک بالا
- چالش: صف کامیونها و بارگیری/تخلیه دستی در شیفتهای پرترافیک
- راهکار: طراحی و نصب چند نوار نقاله تلسکوپی سه و چهار سکشن، هماهنگ با سیستم سورتینگ و مسیر لیفتراکها
- نتیجه: کاهش توقف کامیون در سکو و کاهش جابهجایی دستی بستهها داخل کانتینر
استعلام مدل و بازه قیمت نوار نقاله تلسکوپی
با چند اطلاعات کوتاه درباره سکوی بارگیری و نوع بارگیری، مدل مناسب نوار تلسکوپی، بازه قیمت و زمان اجرای پیشنهادی را برایتان ارسال میکنیم.
سوالات متداول
۱- حداقل اطلاعات لازم برای پیشنهاد مدل مناسب چیست؟
یک عکس از سکو/دهانه، ارتفاع کاری سکو، عمق مفید بارگیری داخل خودرو، نوع خودروهای رایج (تریلر/خاور/کانتینر) و مسیر تردد جلوی سکو. با همین موارد میتوان مدل پیشنهادی و بازه قیمت را اعلام کرد.
۲- این دستگاه تا چه عمقی داخل خودرو وارد میشود و محدودیت واقعی چیست؟
عمق ورود به طول تلسکوپی، فضای مانور جلوی سکو، موقعیت درب خودرو و محدودیتهای ایمنی وابسته است. در پیشنهاد فنی، «عمق مفید ورود» بر اساس شرایط واقعی سکو مشخص میشود.
اگر اختلاف ارتفاع سکو با کف خودرو زیاد باشد چه میشود؟
با تنظیم ارتفاع شاسی و در صورت نیاز تنظیم زاویه/شیب، اختلاف سطح مدیریت میشود تا انتقال پیوستهتر شود و فشار کاری اپراتور کاهش پیدا کند.
۴- تنظیم سرعت انتقال چه کمکی میکند؟
برای هماهنگی با خط انتقال و نوع کالا استفاده میشود؛ سرعت مناسب باعث انتقال نرمتر و کاهش ریسک لغزش یا آسیب به بستهها میشود.
۵- تعداد نفرات لازم برای بارگیری/تخلیه چطور کاهش پیدا میکند؟
با نزدیک شدن نقطه تحویل تا داخل خودرو، رفتوآمد داخل کامیون کمتر میشود و جریان بارگیری منظمتر میگردد. میزان کاهش نفر-نیاز به نوع کالا و فرآیند فعلی وابسته است و بعد از بررسی اعلام میشود.
۶- چه بستهها/کالاهایی ممکن است محدودیت ایجاد کنند؟
کالاهای بسیار لغزنده، بستههای ناپایدار، یا مواردی با اصطکاک خیلی کم ممکن است نیاز به تنظیم سرعت، گاید جانبی یا تغییر در شیوه چیدمان داشته باشند. در استعلام، نوع بستهها بررسی و راهکار پیشنهاد میشود.
۷- آیا کانوایر تلسکوپی با خطوط انتقال و تجهیزات موجود قابل یکپارچهسازی است؟
بله؛ جانمایی و ارتفاع کاری، محل اتصال به خط و منطق کنترل بر اساس شرایط موجود تنظیم میشود تا تداخل عملیاتی و توقفهای ناخواسته کاهش یابد.
۸- مسیر پیشنهادی «تخلیه تا سورت» چگونه تعریف میشود؟
در پروژههای پرترافیک، تلسکوپی میتواند خوراکدهی را به خط ورودی سورتینگ پایدار کند. برای مشاهده مسیر کامل تخلیه تا تفکیک، صفحه «سورتینگ مرسولات پستی» را ببینید.
۹- چه تمهیدات ایمنی روی دستگاه لحاظ شده است؟
پوشش محافظ قطعات متحرک، کلید قطع اضطراری در دسترس، روشنایی ابتدای دستگاه و مجموعه حسگرهای ایمنی و بازدارندههای مکانیکی.
۱۰- سرویس دورهای و دسترسی برای نگهداری چگونه است؟
دسترسیهای سرویس در طراحی پیشبینی میشود تا بازدید و نگهداری سریعتر انجام شود. برنامه سرویس و اقلام مصرفی متناسب با شرایط کاری در زمان تحویل ارائه میگردد.
۱۱- «نصب مرحلهای بدون توقف سکو» یعنی چه؟
یعنی اجرای نصب و راهاندازی بهگونهای برنامهریزی شود که وقفه عملیاتی سکو به حداقل برسد. امکانپذیری و سناریوی اجرا وابسته به شرایط سایت و ترافیک رمپ است.
۱۲- زمان تحویل و بازه قیمت چگونه اعلام میشود؟
با دریافت اطلاعات پایه سکو و نیاز عملیاتی، مدل پیشنهادی، بازه قیمت و برآورد زمان تحویل ارائه میشود. حداکثر بازهی زمانی برای تحویل دستگاه ۶ ماه میباشد.
