سورتر تسمه‌ای چیست؟ بررسی ساختار، فناوری‌ها و کاربردهای این سیستم تفکیک هوشمند

سورتر تسمه‌ای (Belt Sorter) یکی از پرکاربردترین و قابل‌اعتمادترین تجهیزات در حوزه اتوماسیون انتقال و تفکیک بار است. این سیستم از تسمه نقاله‌های پیوسته برای جابه‌جایی مرسولات در مسیر اصلی استفاده می‌کند، و در نقاط موردنظر، به‌کمک مکانیزم‌هایی مانند بازوی پنوماتیک، ورتیکال بلت یا دایورتر موتوردار، بار را به شاخه‌های خروجی هدایت می‌کند.

در این نوع سورتر، برخلاف سیستم‌های رولری یا تسمه باریک (نروبلت)، مسیر انتقال کاملاً پیوسته و یکنواخت است و اجازه می‌دهد انواع بار با ابعاد و شکل‌های مختلف، بدون ضربه یا توقف، روی نوار حرکت کنند.
همچنین با اتصال این سیستم به فناوری‌های شناسایی پیشرفته مانند بارکدخوان، RFID یا پردازش تصویر (OCR)، می‌توان هر مرسوله را به‌صورت دقیق شناسایی و به مقصد موردنظر سورت کرد. این ویژگی، سورتر تسمه‌ای را به گزینه‌ای ایده‌آل برای مراکز حمل چمدان در فرودگاه‌ها (سیستم‌های BHS)، انبارهای پستی، و خطوط لجستیک هوشمند تبدیل کرده است.

عملکرد پایه سورترهای تسمه‌ای

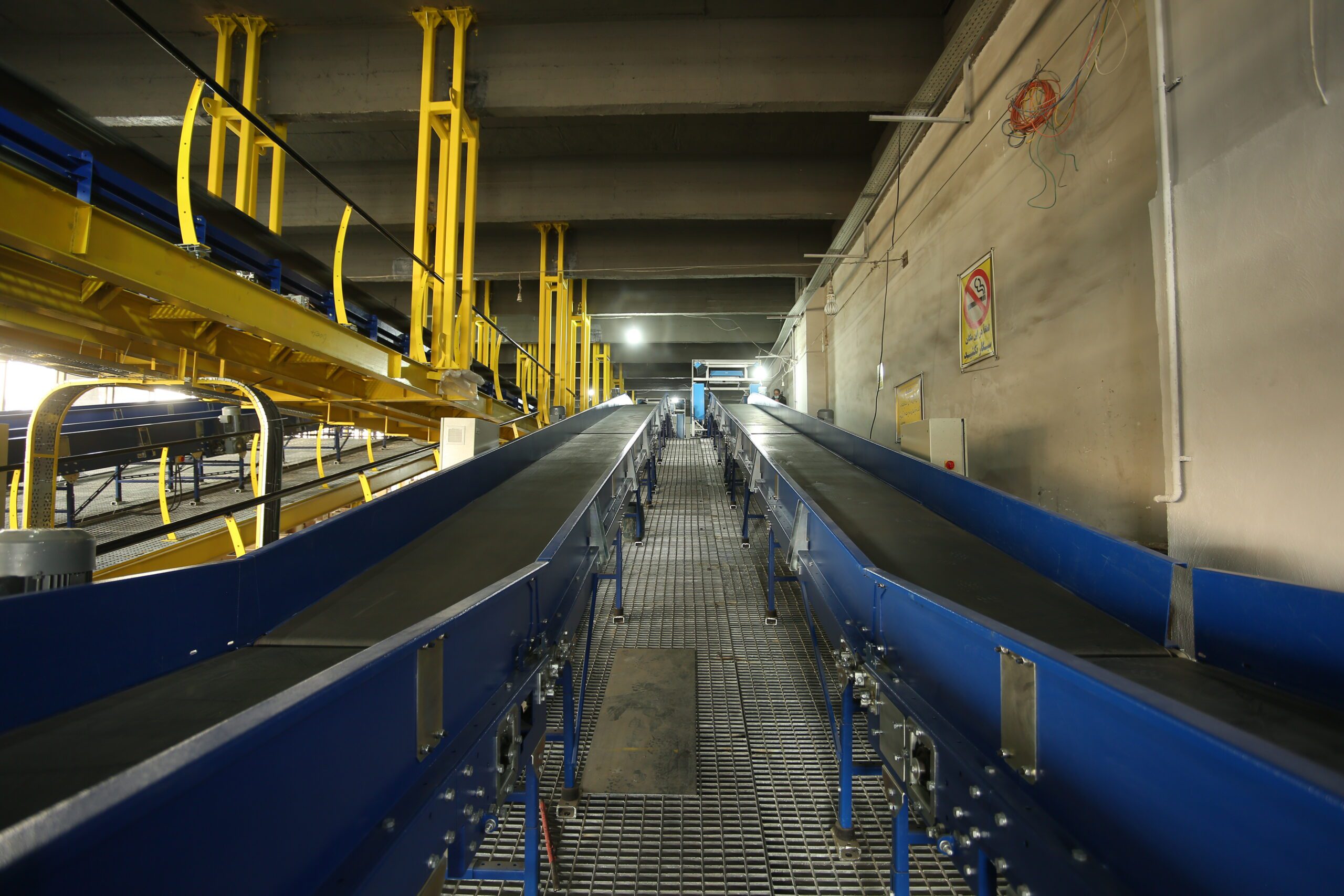

نقش تسمه نقاله در انتقال پیوسته بار

سورترهای تسمه‌ای بر پایه یک یا چند تسمه نقاله پیوسته طراحی شده‌اند که بار را به صورت مداوم و نرم در مسیر اصلی انتقال می‌دهند. تسمه‌ها معمولا از مواد مقاوم و اصطکاک‌دار ساخته شده‌اند تا بتوانند انواع مختلف بار از جمله بسته‌های کارتنی، جعبه‌ها و چمدان‌های مسافری را بدون لغزش و جابه‌جایی ناخواسته جابجا کنند. برخلاف سیستم‌های رولری یا تسمه باریک (نروبلت)، سطح تسمه به طور کامل بار را حمایت می‌کند و اجازه می‌دهد انتقال بار در سرعت‌های بالا و با ثبات بالا انجام شود.
نقاله تسمه‌ای در این سیستم‌ها معمولا با موتورهای دقیق کنترل می‌شود تا سرعت حرکت هماهنگ با سیستم‌های دایورتر و شناسایی بار باشد و از بروز تاخیر یا برخورد بین مرسولات جلوگیری شود. این کنترل نرم و پیوسته، باعث کاهش آسیب احتمالی به مرسولات و افزایش طول عمر تجهیزات می‌شود.

تفاوت سورتر تسمه‌ای با سایر انواع سورتر

در دنیای سیستم‌های سورتینگ، انواع مختلفی از سورترها وجود دارند که هر کدام برای کاربردهای خاصی طراحی شده‌اند. سورترهای تسمه‌ای به‌خاطر انتقال پیوسته و قابلیت پشتیبانی از بارهای حجیم و متنوع، گزینه محبوب در خطوط حمل بار فرودگاهی و لجستیکی هستند. در مقابل:

سورتر نروبلت (Narrow Belt Sorter)  که از تسمه‌های باریک و چندتایی استفاده می‌کند، بیشتر برای تفکیک بارهای سبک و کوچک مناسب است و فضای کمتری اشغال می‌کند، اما ممکن است بارهای سنگین‌تر یا بزرگ‌تر را به‌خوبی پشتیبانی نکند.

سورتر لاین‌شفت (Line Shaft Sorter) با استفاده از مجموعه‌ای از رولرهای چرخان بار را جابجا می‌کند و برای بارهای سنگین و سفت کاربرد دارد، اما ممکن است در سرعت‌های بسیار بالا دقت کمتری داشته باشد.

سورتر تسمه‌ای با تلفیق مزایای انتقال پیوسته و دایورترهای متنوع، توانسته است در صنایعی که به سرعت، دقت و انعطاف‌پذیری بالا نیاز دارند، جایگاه ویژه‌ای پیدا کند.

انواع مکانیزم‌های دایورتر بازویی

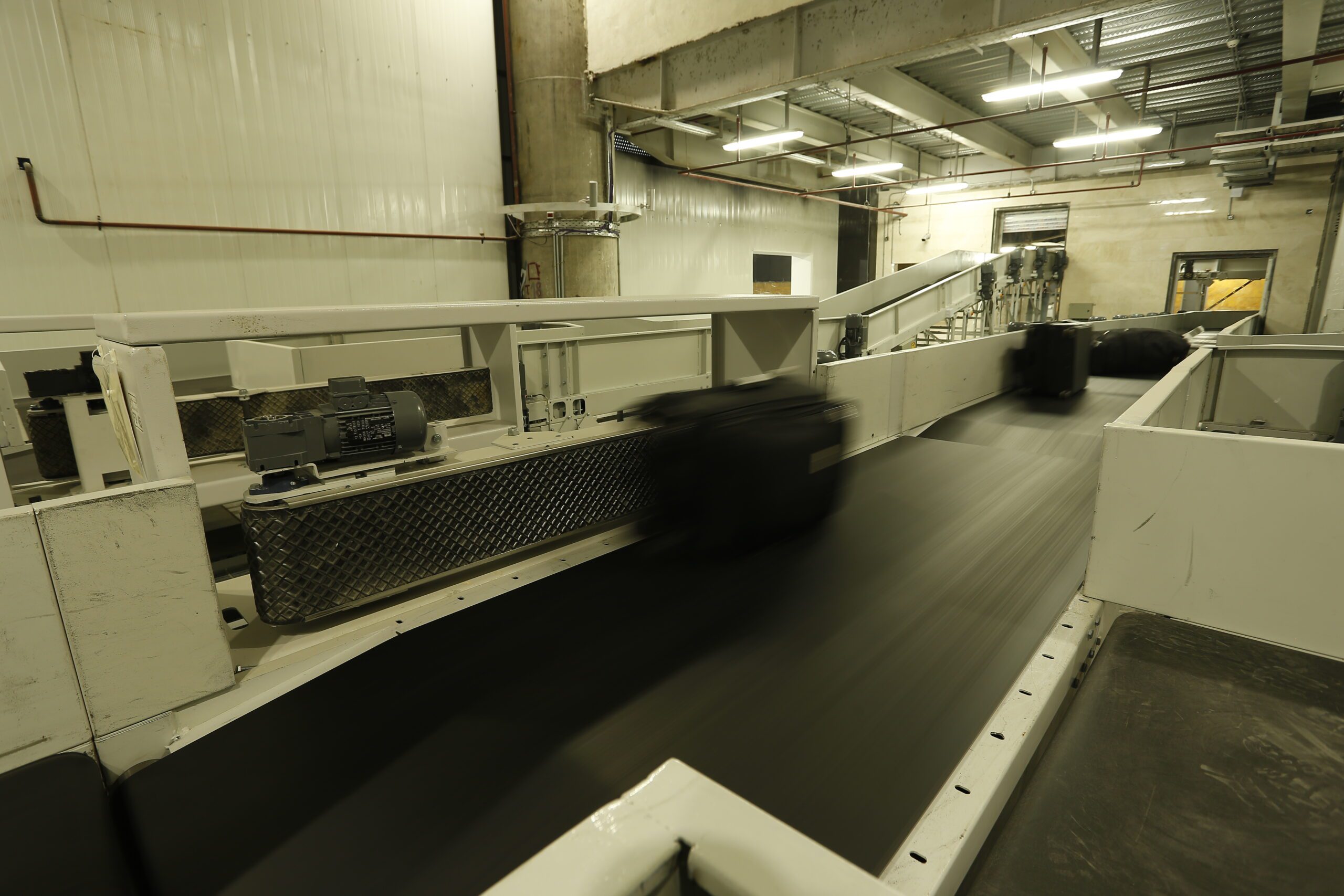

ورتیکال بلت: انحراف بار با تسمه مورب در دو جهت

در سیستم‌های سورتر تسمه‌ای، مکانیزم ورتیکال بلت یکی از متداول‌ترین روش‌های انحراف بار است. این مکانیزم از یک تسمه باریک مورب استفاده می‌کند که به صورت عمودی یا زاویه‌دار از زیر یا کنار تسمه اصلی بیرون آمده و بار را به سمت مسیر موردنظر هدایت می‌کند. مزیت اصلی ورتیکال بلت این است که می‌تواند به سرعت و با دقت بالا بارهای سبک و متوسط را بدون ایجاد لرزش یا آسیب هدایت کند.

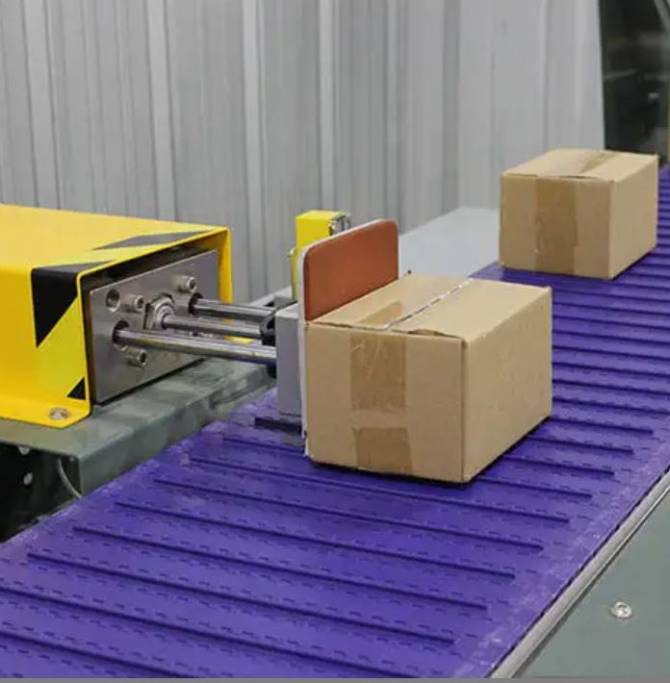

پوشر پنوماتیک: بازوی فشاری دقیق برای بارهای متوسط

پوشر پنوماتیک یک بازوی مکانیکی است که با استفاده از نیروی هوای فشرده (پنوماتیک) عمل می‌کند و با حرکت بازوی خود، بار را به آرامی و با دقت از مسیر اصلی خارج می‌کند. این سیستم برای بارهایی که نیاز به فشار کنترل شده دارند و وزن متوسطی دارند بسیار مناسب است. همچنین استفاده از نیروی پنوماتیک باعث کاهش مصرف انرژی و افزایش عمر مکانیزم می‌شود.

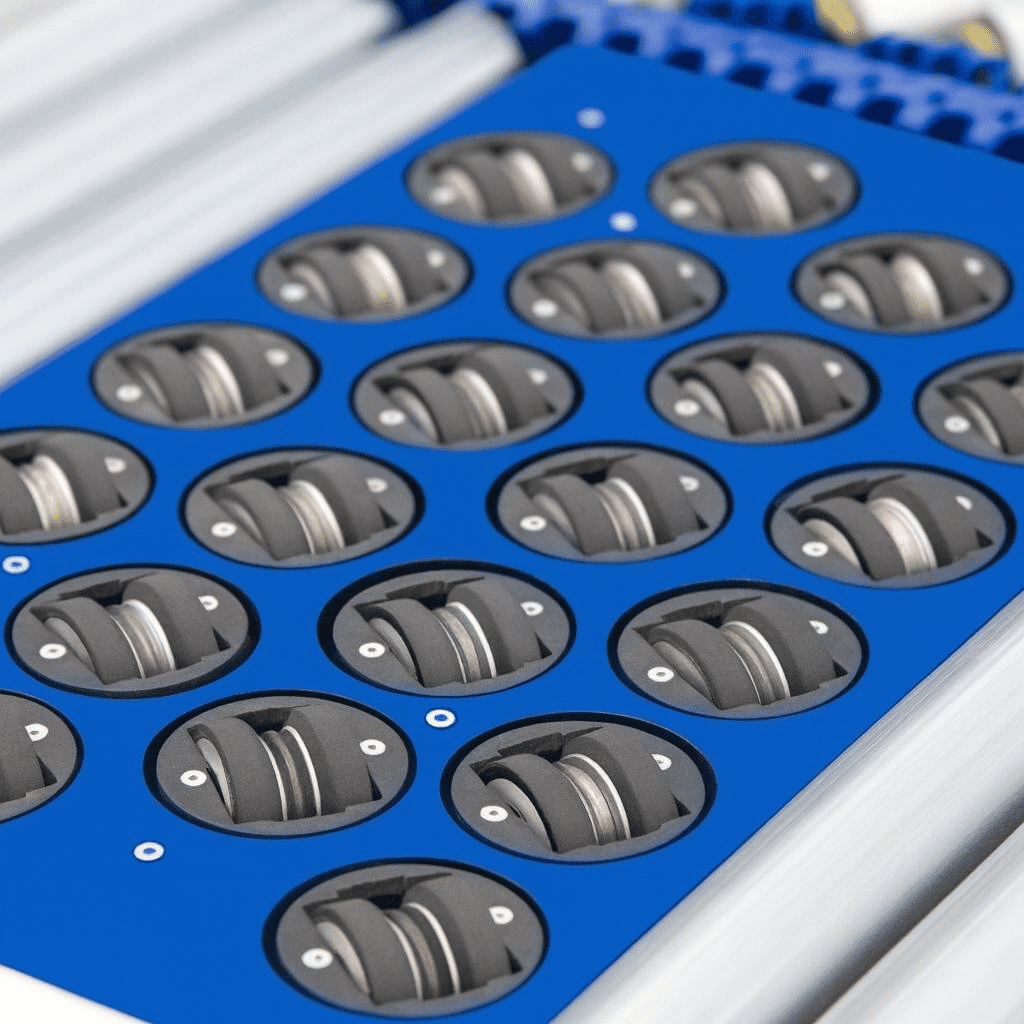

ویل سورتر

ویل سورتر ، مجموعه چرخهای چرخان که قابلیت زاویه دار شدن در جهت انتقال بار را دارند و باعث هدایت بار به مسیر دیگر می شوند

فناوری‌های شناسایی در سیستم‌های سورتر تسمه‌ای

بارکدخوان صنعتی: تفکیک کالا بر اساس بارکد چاپی

در خطوط اتوماسیون لجستیکی، بارکدخوان‌ها نقش کلیدی در شناسایی سریع و دقیق مرسولات ایفا می‌کنند. این دستگاه‌ها با خواندن بارکدهای چاپ شده روی بسته‌ها، اطلاعات مربوط به مقصد، وزن و نوع بار را دریافت می‌کنند و سیستم را قادر می‌سازند تا به‌سرعت و بدون خطا بارها را به مسیرهای مشخص هدایت کند. بارکدخوان‌های صنعتی معمولاً از تکنولوژی لیزر یا تصویر استفاده می‌کنند و در سرعت‌های بسیار بالا نیز عملکرد قابل قبولی دارند.

RFID: شناسایی غیرتماسی برای سرعت بالا

فناوری RFID امکان شناسایی غیرتماسی و خودکار بارها را فراهم می‌کند. در این روش، برچسب‌های RFID روی بسته‌ها نصب می‌شوند و با استفاده از امواج رادیویی، اطلاعات موردنیاز بدون نیاز به دید مستقیم خوانده می‌شود. این فناوری برای مواقعی که بارکدخوان نمی‌تواند به‌درستی بارکد را بخواند یا بارها به سرعت جابه‌جا می‌شوند، بسیار مناسب است. RFID در فرودگاه‌ها برای شناسایی چمدان‌ها به‌صورت گسترده استفاده می‌شود.

پردازش تصویر (OCR / AI Vision): شناسایی هوشمند برچسب، ابعاد و ویژگی‌های بار

سیستم‌های پیشرفته پردازش تصویر با بهره‌گیری از تکنولوژی‌های OCR و هوش مصنوعی، قادر به خواندن برچسب‌ها، شناسایی ویژگی‌های ظاهری بار و حتی تخمین ابعاد و وزن آن هستند. این فناوری به سیستم اجازه می‌دهد تا بارهای بدون برچسب یا با برچسب مخدوش را هم به درستی شناسایی و دسته‌بندی کند. پردازش تصویر در سیستم‌های لجستیکی پیشرفته برای کاهش خطا و افزایش بهره‌وری کاربرد فراوان دارد.

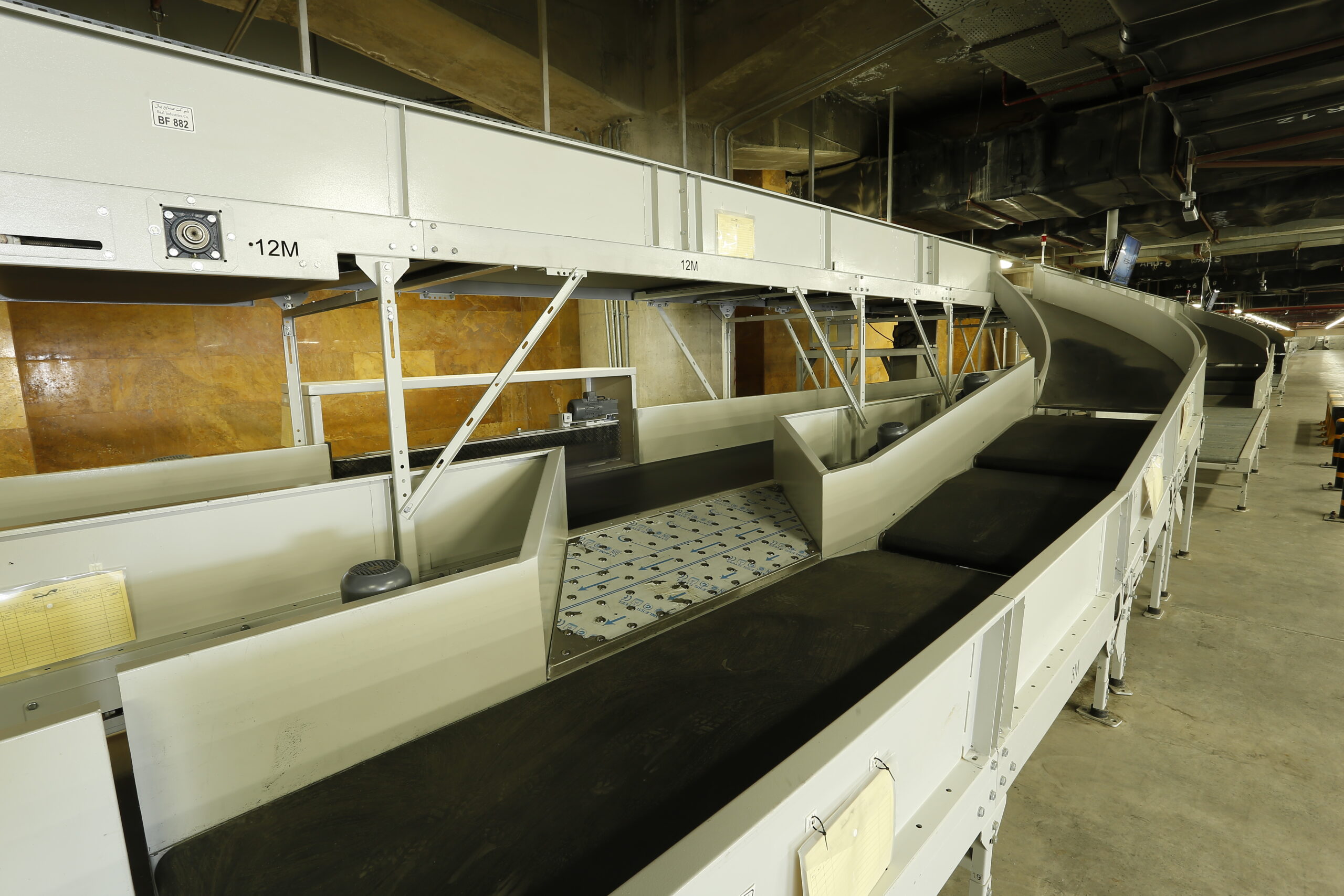

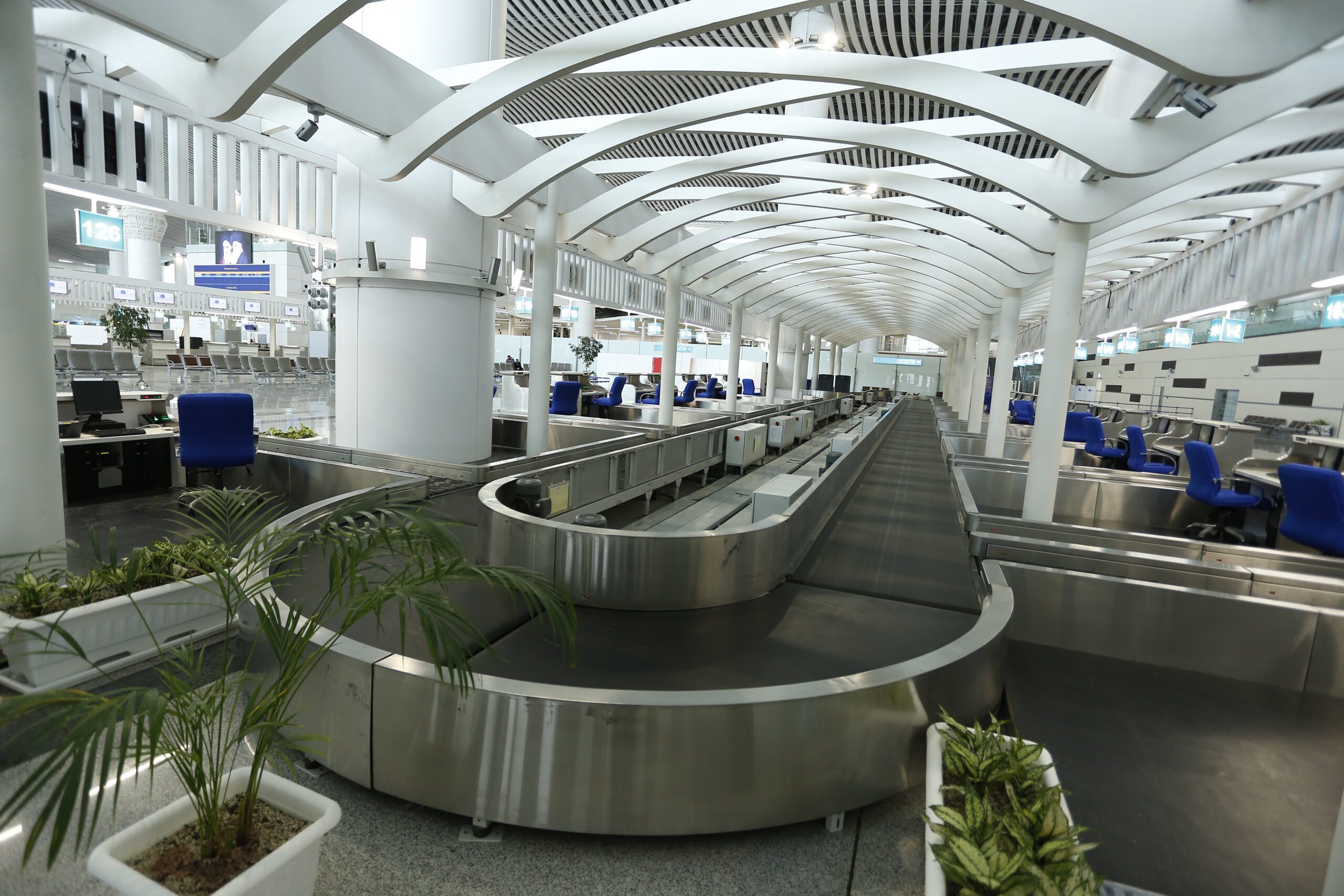

کاربرد در فرودگاه‌ها و سیستم‌های BHS

مسیر حمل چمدان مسافر در سیستم‌های Baggage Handling

 در فرودگاه‌ها، سیستم‌حمل چمدان (Baggage Handling System – BHS) اهمیت بسیار بالایی دارند؛ چرا که باید چمدان‌ها را به سرعت، دقت و با کمترین خطا به مقصد صحیح منتقل کنند. سورترهای تسمه‌ای به دلیل انتقال پیوسته و امکان نصب دایورترهای بازویی، یکی از اجزای کلیدی این سیستم‌ها هستند. این سورترها می‌توانند حجم بالایی از چمدان‌ها را به صورت همزمان و بدون توقف منتقل و تفکیک کنند.

یکپارچگی با ماژول‌های توزین، اسکن امنیتی و مسیریابی خودکار

سیستم‌های BHS معمولا مجهز به ماژول‌های توزین، اسکن امنیتی (مانند دستگاه‌های اشعه ایکس) و ماژول‌های مسیریابی هوشمند هستند. سورترهای تسمه‌ای به راحتی با این ماژول‌ها هماهنگ می‌شوند تا پس از شناسایی و کنترل امنیتی، چمدان‌ها به صورت خودکار و با دقت بالا به کانتر یا هواپیماهای مقصد ارسال شوند.

الزامات امنیتی و نرم‌افزاری در طراحی سیستم‌های حمل بار هوایی

فرودگاه‌ها نیازمند سیستم‌هایی هستند که علاوه بر دقت در تفکیک، از نظر امنیتی بسیار مقاوم باشند. نرم‌افزارهای کنترل سورتر تسمه‌ای باید قادر به مانیتورینگ لحظه‌ای، تشخیص خطا و هماهنگی با سیستم‌های امنیتی باشند تا هرگونه ایراد یا مداخله غیرمجاز به سرعت شناسایی شود. به همین دلیل، این سیستم‌ها معمولا در چارچوب استانداردهای امنیتی جهانی طراحی و پیاده‌سازی می‌شوند.

مزایا و چالش‌های سیستم سورتر تسمه‌ای

مزایا

انتقال پیوسته و یکنواخت: تسمه‌های نقاله سطحی صاف و یکپارچه برای حرکت بدون وقفه مرسولات فراهم می‌کنند که باعث کاهش آسیب به بسته‌ها و افزایش سرعت خط می‌شود.

انعطاف‌پذیری بالا در نصب دایورترها: امکان استفاده از انواع مکانیزم‌های بازویی، پنوماتیک و موتوردار روی یک خط، قابلیت انطباق با نیازهای مختلف را فراهم می‌کند.

نگهداری ساده‌تر: نسبت به سیستم‌های رولری، تسمه‌ها تعمیر و تعویض آسان‌تری دارند و کمتر به تنظیمات پیچیده نیاز دارند.

قابلیت ترکیب با فناوری‌های شناسایی: امکان ادغام با بارکدخوان، RFID و پردازش تصویر به صورت همزمان، دقت تفکیک را بسیار افزایش می‌دهد.

چالش‌ها

فضای بیشتر نسبت به سیستم‌های نروبلت: تسمه‌های پهن‌تر و ساختار پیوسته نیازمند فضای فیزیکی بیشتری برای نصب و بهره‌برداری هستند.

مصرف انرژی بالاتر: به دلیل حرکت پیوسته تسمه‌ها و کارکرد مکانیزم‌های بازویی، انرژی مصرفی بیشتر از برخی سیستم‌های دیگر است.

نیاز به هماهنگی دقیق: برای عملکرد صحیح، سیستم کنترل باید هماهنگی بین سرعت تسمه، مکانیزم دایورتر و واحدهای شناسایی را به دقت مدیریت کند تا از برخورد یا خطا جلوگیری شود.

هزینه اولیه: هزینه راه‌اندازی و تجهیزات ممکن است نسبت به سیستم‌های ساده‌تر بالاتر باشد، اما با توجه به بهره‌وری بالاتر، توجیه اقتصادی دارد.

جمع‌بندی

سورترهای تسمه‌ای با ترکیب انتقال پیوسته، مکانیزم‌های دایورتر بازویی و فناوری‌های پیشرفته شناسایی مانند بارکدخوان، RFID و پردازش تصویر، یکی از بهترین گزینه‌ها برای تفکیک دقیق و سریع مرسولات در سیستم‌های حمل بار و به ویژه فرودگاه‌ها هستند. این سیستم‌ها با توانایی بالا در انطباق با انواع بار و سرعت عملیات، نقش مهمی در افزایش بهره‌وری و کاهش خطاهای لجستیکی ایفا می‌کنند. با وجود چالش‌هایی مانند نیاز به فضای بیشتر و مصرف انرژی بالاتر، مزایای قابل توجه این تکنولوژی آن را به گزینه‌ای مناسب برای صنایع پیشرفته تبدیل کرده است.

سوالات متداول (FAQ)

آیا سیستم‌های BHS فرودگاهی از سورتر تسمه‌ای استفاده می‌کنند؟

بله، اکثر سیستم‌های مدرن سیستم حمل چمدان در فرودگاه‌ها از سورترهای تسمه‌ای به دلیل دقت و سرعت بالا بهره می‌برند.

 فرق ورتیکال بلت و پوشر در عملکرد چیست؟

ورتیکال بلت با تسمه مورب بار را هدایت می‌کند، در حالی که پوشر با یک بازوی مکانیکی پنوماتیک بار را به سمت مسیر جانبی فشار می‌دهد.

 کدام فناوری تشخیص برای سرعت بالا مناسب‌تر است؟

RFID به دلیل شناسایی غیرتماسی و سرعت بالا، برای خطوط با حجم زیاد بسیار مناسب است، اما ترکیب آن با بارکدخوان و پردازش تصویر به دقت بالاتر کمک می‌کند.

 آیا می‌توان سورتر تسمه‌ای را در خطوط بسته‌بندی کارخانه‌ای هم به‌کار برد؟

بله، این سیستم به‌خوبی قابلیت تطبیق با انواع صنایع بسته‌بندی و توزیع را دارد و به‌دلیل انعطاف‌پذیری مکانیزم‌های دایورتر، کاربردهای گسترده‌ای دارد.
